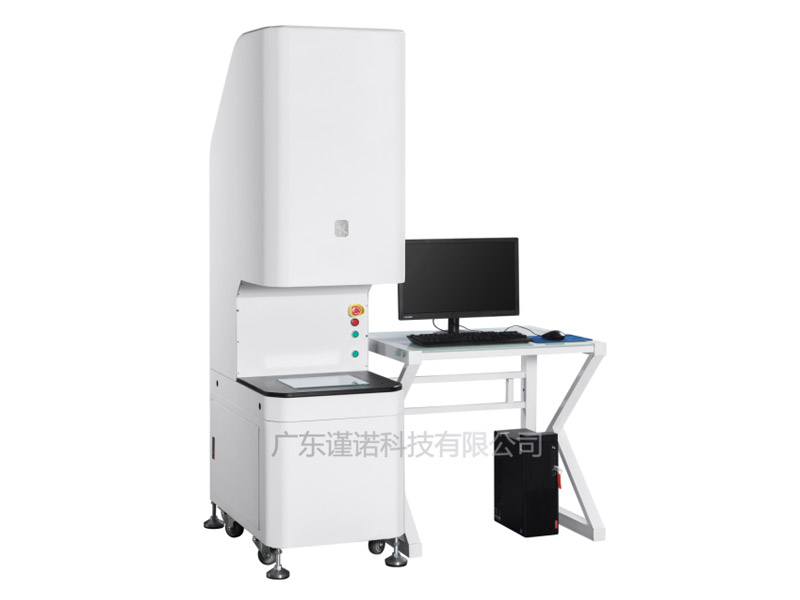

一键式影像测量仪的核心硬件是由上下光源、高像素CCD相机、大视角大景深远心镜头及固定载物台组成，结构相对简单。一键式影像测量仪又被称作影像测量标尺、闪测影像尺寸测量仪，是一种新型影像测量技术的代表。下面小编带大家了解关于一键式影像的测量仪功能以及优缺点的内容，欢迎阅读！

一键式影像的测量仪功能：

　　简单的结构特性决定了一键式影像测量仪的有限的测量功能。其功能如下：

　　1、绘图，按照预先编订的绘制出产品的轮廓鸟瞰图，

　　2、测量以载物台为基准的二维平面几何元素：点、线、圆、圆弧、R角等基本元素的尺寸及它们的几何尺寸关系，并自动对这些尺寸的公差做出评价。

　　3、将绘制出的鸟瞰图保存的CAD格式的图纸。

　　4、自XPJ存和输出测量的尺寸及公差评价的报表。

一键式影像测量仪的优缺点：

　　优点：

　　(1).测量速度极快，可在2-5秒内完成100个以内尺寸的绘图、测量和公差评估，效率是传统二次元影像测量仪的数十倍。

　　(2). 避免了因测量行程增大而受到影响阿贝误差。重复测量精度高，解决了同一个产品反复测量数据一致性 差的现象。

　　(3).仪器结构简单，不需要位移尺光栅尺，在测量过程中也不需要移动工作台，所以仪器的稳定性很好。

　　(4). 因为精度尺是CCD相机的像素点，而且像素点不会随着时间的推移而变化，也不会受到温度和湿度的影响，所以仪器可以通过软件自动校准测量精度。

　　缺点：

　　(1).测量的量程范围较。牟饬苛砍淘诒Ｖじ呔鹊那榭鱿虏淮笥130毫米。

　　(2).测量功能比较窄，仅适合平面基本几何尺寸的测量和公差的评价。

　　(3).对产品要求比较高，对于产品轮廓不光滑、不精细的产品测量的误差比较大。价格比较昂贵。

感谢阅读，以上就是对一键式影像的测量仪功能以及优缺点的介绍，部分内容来自网络，仅供参考。如果您想了解更多有关一键式测量仪的详细事宜，欢迎致电详询，竭诚为您服务。
